In che modo una macchina da stampa rotocalco ad albero elettronico può migliorare la precisione di stampa e l'efficienza dell'imballaggio flessibile

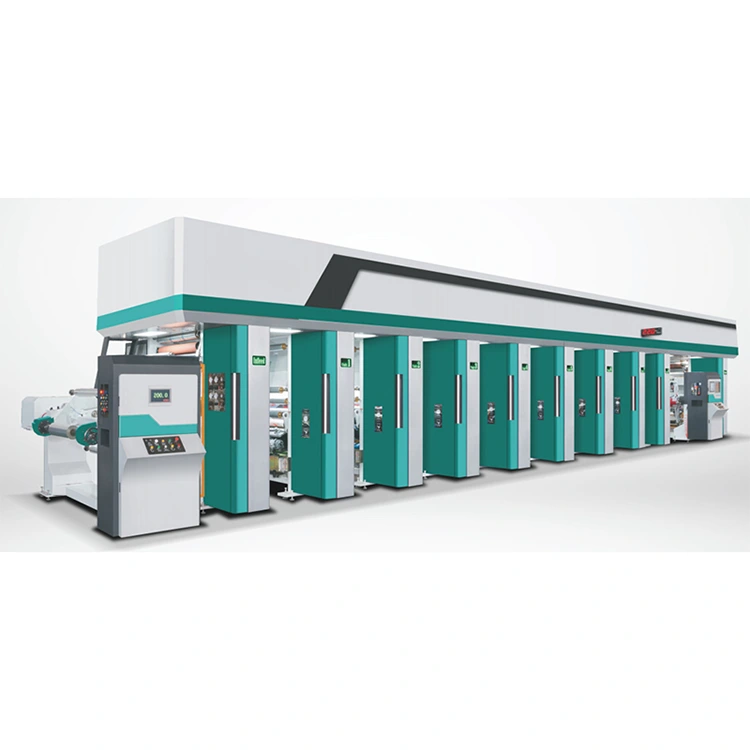

Ohm verdesviluppa ilMacchina da stampa rotocalco ad albero elettronicoper i produttori che cercano una stampa multicolore precisa su materiali di imballaggio flessibili. Grazie al controllo servoassistito, alla gestione coordinata della tensione e alla registrazione accurata del colore, questa apparecchiatura supporta una qualità di stampa costante e un'efficiente produzione roll-to-roll.

Una macchina da stampa rotocalco ad albero elettronico è progettata per fornire una stampa multicolore accurata e ripetibile su pellicole di plastica, carta e altri materiali in bobina compatibili. Coordinando elettronicamente i sistemi di azionamento invece di fare affidamento esclusivamente sui tradizionali collegamenti meccanici degli alberi, aiuta gli operatori a gestire il movimento del nastro e la registrazione del colore durante tutto il processo di stampa. Questo articolo spiega come funziona la tecnologia, i suoi componenti principali, i substrati compatibili, le specifiche chiave e le considerazioni pratiche per la scelta dell'attrezzatura. Esamina inoltre come la configurazione della macchina di Green Ohm può supportare la produzione di imballaggi flessibili e cosa dovrebbero valutare gli acquirenti prima di investire in una nuova linea di stampa.

Sommario

1. Che cos'è una macchina da stampa rotocalco ad albero elettronico?
2. Come funziona la tecnologia dell'albero elettronico?
3. Quali caratteristiche influenzano le prestazioni di stampa?
4. Quali materiali può stampare la macchina?
5. Quali sono le principali specifiche tecniche?
6. Dove viene utilizzata questa attrezzatura da stampa?
7. In che modo gli acquirenti dovrebbero selezionare la macchina giusta?
8. Come possono gli operatori mantenere prestazioni costanti?
9. Domande frequenti
10. Conclusione

1. Che cos'è una macchina da stampa rotocalco ad albero elettronico?

Una macchina da stampa rotocalco ad albero elettronico è un sistema di stampa industriale che utilizza azionamenti coordinati elettronicamente per controllare il movimento di più unità di stampa. Combina il consolidato processo di stampa rotocalco con le moderne tecnologie di servo e automazione per supportare la stampa multicolore precisa su rotoli continui di materiale.

Nella stampa rotocalco convenzionale, i cilindri incisi trasferiscono l'inchiostro su un substrato mentre passa attraverso le successive stazioni di stampa. Ogni cilindro rappresenta un colore o una parte specifica dell'immagine. Una sincronizzazione accurata tra queste stazioni è essenziale poiché anche una piccola deviazione nel movimento del nastro può causare un visibile disallineamento dei colori.

Il controllo elettronico dell'albero coordina gli assi di azionamento interessati attraverso un sistema di controllo, aiutando a mantenere le relazioni di velocità e posizione richieste. Questo approccio può semplificare la sincronizzazione e la regolazione rispetto alle soluzioni collegate meccanicamente, a seconda della configurazione della macchina.

Ohm verde offre una soluzione di stampa rotocalco ad albero elettronico destinata alla stampa multicolore su pellicole plastiche, carta e altri materiali in bobina compatibili. La sua configurazione combina stampa servoassistita, registrazione computerizzata e controllo della tensione per soddisfare le esigenze pratiche della produzione di imballaggi flessibili.

2. Come funziona la tecnologia dell'albero elettronico?

Il processo di stampa inizia quando l'unità di svolgimento alimenta un rotolo di supporto nella macchina. Il velo viaggia attraverso le stazioni di stampa, dove i cilindri incisi trasferiscono l'inchiostro sul materiale. Dopo ogni fase di stampa, il supporto passa attraverso una sezione di asciugatura prima di procedere alla stazione successiva o all'unità di riavvolgimento.

Il coordinamento elettronico supporta questo processo sincronizzando gli azionamenti responsabili dello spostamento del materiale e del funzionamento dei cilindri di stampa. Un controller logico programmabile (PLC), un controllo della tensione servoassistito e le regolazioni della registrazione lavorano insieme per aiutare a mantenere condizioni di produzione stabili.

1. Svolgimento:Il rotolo viene montato e il substrato viene alimentato nella macchina sotto tensione controllata.
2. Guida web:Il materiale segue il percorso previsto attraverso la linea di stampa, contribuendo a mantenere un posizionamento coerente.
3. Trasferimento dell'inchiostro:I cilindri di stampa incisi trasferiscono i motivi di inchiostro richiesti sul substrato.
4. Registrazione del colore:I controlli di registrazione coordinano le posizioni delle successive impressioni di colore.
5. Essiccazione:Il sistema di asciugatura rimuove la quantità necessaria di solvente o umidità, a seconda del sistema di inchiostro e delle condizioni operative.
6. Riavvolgimento:Il materiale stampato viene raccolto in un rotolo per la successiva ispezione, laminazione, taglio o conversione.

La qualità di stampa effettiva non dipende solo dalla sincronizzazione elettronica. Le condizioni del cilindro, le proprietà del substrato, la formulazione dell'inchiostro, le condizioni di asciugatura, l'impostazione della macchina e le procedure dell'operatore influenzano tutti il ​​risultato finale.

3. Quali caratteristiche influenzano le prestazioni di stampa?

Controllo di stampa servoassistito

I servoazionamenti consentono il controllo coordinato degli assi di stampa e supportano una gestione accurata della velocità e della posizione. Se configurati correttamente, possono contribuire a ridurre le deviazioni di registro e a rendere più gestibili le regolazioni di impostazione durante la produzione a più colori.

Gestione della tensione a circuito chiuso

Le pellicole flessibili e la carta sottile possono allungarsi, raggrinzirsi o spostarsi quando la tensione del nastro è instabile. La configurazione descritta da Green Ohm utilizza il controllo della tensione a circuito chiuso a tre motori per coordinare la movimentazione dei materiali. Impostazioni di tensione adeguate sono essenziali per ridurre il movimento del nastro e mantenere dimensioni di stampa coerenti.

Registrazione del colore computerizzata

Le regolazioni della registrazione orizzontale e verticale aiutano ad allineare le singole impressioni cromatiche. Le funzioni di pre-registrazione possono anche supportare la configurazione prima dell'inizio della produzione completa. Queste funzionalità sono particolarmente utili per grafica dettagliata, testo fine e progetti di imballaggi che richiedono un accurato allineamento da colore a colore.

Gruppo alimentazione inchiostro e racla

Il rullo di trasferimento dell'inchiostro fornisce inchiostro al processo di stampa, mentre la racla rimuove l'inchiostro in eccesso dalla superficie del cilindro. Green Ohm descrive una disposizione della racla azionata in modo indipendente progettata per facilitare la regolazione e il cambio della lama. Le condizioni adeguate della lama e la gestione dell'inchiostro contribuiscono a supportare una riproduzione pulita dell'immagine.

Controlli integrati di asciugatura e sicurezza

Il sistema di asciugatura utilizza un flusso d'aria controllato e la gestione della temperatura per supportare l'asciugatura dell'inchiostro. Il monitoraggio del touchscreen e le funzioni di diagnosi dei guasti possono aiutare gli operatori a osservare le condizioni operative e identificare i problemi. Una ventilazione adeguata, la manipolazione dei solventi e le misure di sicurezza della macchina rimangono essenziali quando si stampa con inchiostri a base solvente.

• Unità di stampa coordinate elettronicamente.
• Gestione della tensione a circuito chiuso per la stabilità del nastro.
• Regolazioni della registrazione del colore orizzontale e verticale.
• Sistemi di trasferimento inchiostro e racla progettati per l'applicazione controllata dell'inchiostro.
• Funzioni di asciugatura, monitoraggio e diagnosi dei guasti della macchina.

4. Quali materiali può stampare la macchina?

La compatibilità del substrato è un fattore chiave nella scelta di una macchina da stampa rotocalco. Materiali diversi hanno proprietà di trazione, caratteristiche superficiali, spessori e requisiti di adesione dell'inchiostro diversi. Per ottenere risultati affidabili è necessaria la corretta combinazione di supporto di stampa, incisione del cilindro, inchiostro e condizioni di asciugatura.

Ohm verde elenca le seguenti gamme di materiali per la sua configurazione dell'albero elettronico:

Questi intervalli rappresentano i parametri dei materiali elencati dal produttore, non una garanzia che ogni grado possa funzionare in condizioni identiche. Gli acquirenti devono confermare il substrato, il sistema di inchiostro, lo spessore e i requisiti di produzione previsti prima di ordinare.

5. Quali sono le principali specifiche tecniche?

La tabella seguente riassume le principali specifiche pubblicate per la macchina da stampa rotocalco ad albero elettronico serie YG-8 di Green Ohm. I valori devono essere confermati rispetto al preventivo attuale e all'accordo tecnico finale prima dell'acquisto.

*Le specifiche pubblicate dal produttore utilizzano l'unità mm/min per la massima velocità meccanica e di stampa. I valori sopra riportati sono espressi in m/min solo come interpretazione provvisoria dei dati elencati. Confermare le unità corrette e le velocità operative nominali direttamente con Green Ohm prima di utilizzare queste cifre per la pianificazione della produzione.

Il modello da 850 mm può soddisfare esigenze di nastri più stretti, mentre i modelli da 1.050 mm e 1.250 mm forniscono una capacità di substrato più ampia. Il modello appropriato dipende dalle dimensioni della confezione finita, dall'utilizzo del materiale, dal layout di stampa, dalle specifiche del cilindro e dall'output pianificato piuttosto che dalla sola larghezza della bobina.

6. Dove viene utilizzata questa attrezzatura di stampa?

La stampa rotocalco elettronica è importante per i produttori che necessitano di grafica ripetibile su lunghi cicli di produzione. La sua idoneità dipende dal design dell'imballaggio, dalla qualità di stampa richiesta, dal substrato, dal sistema di inchiostro e dal processo di conversione a valle.

Imballaggio alimentare flessibile

Le pellicole stampate utilizzate per sacchetti per snack, involucri di dolciumi, imballaggi per alimenti secchi e altri imballaggi flessibili spesso richiedono una riproduzione coerente dei colori e una grafica chiara. La struttura dell'imballaggio finito deve inoltre soddisfare i requisiti applicabili in materia di contatto alimentare e imballaggio.

Imballaggio di beni di consumo

Le confezioni di ricarica dei detersivi, gli imballaggi per la cura personale e le buste dei prodotti per la casa possono utilizzare pellicole stampate multicolori per comunicare il marchio, le informazioni sul prodotto e le istruzioni per l'uso.

Imballaggio a base di carta

Laddove il tipo di carta e il sistema di inchiostro sono compatibili, la stampa rotocalco può supportare disegni decorativi, motivi ripetuti e materiali di imballaggio stampati che necessitano di una riproduzione coerente delle immagini.

Materiali flessibili industriali

Alcune applicazioni di imballaggio industriale utilizzano pellicole stampate per l'identificazione, le informazioni sul prodotto o la differenziazione visiva. Gli acquirenti dovrebbero valutare la resistenza chimica, le prestazioni del substrato e i requisiti di utilizzo finale prima di selezionare il processo di stampa.

Per gli imballaggi che verranno successivamente sottoposti a laminazione, taglio o realizzazione di sacchetti, la qualità di stampa dovrebbe essere valutata insieme alle prestazioni dell'intera linea di trasformazione.

7. In che modo gli acquirenti dovrebbero selezionare la macchina giusta?

Scegliere una macchina da stampa implica molto più che confrontare la velocità massima o il prezzo di acquisto. I team di produzione dovrebbero adattare l'attrezzatura al lavoro effettivo, all'utilizzo previsto, all'ambiente operativo e alle capacità di manutenzione.

1. Conferma l'intervallo del substrato.Identifica i tipi di film, gli spessori, i tipi di carta, i trattamenti superficiali e qualsiasi cambiamento dei materiali previsto in futuro.
2. Definire la larghezza del nastro richiesta.Calcola la larghezza di stampa utilizzabile, i margini dei bordi e l'utilizzo del materiale per i layout di imballaggio che produci.
3. Specificare i requisiti di colore e registrazione.Confermare il numero di colori, la complessità dell'immagine, la tolleranza di registrazione e il metodo di ispezione.
4. Valutare la velocità di produzione realistica.Richiedi le velocità di esecuzione previste in base al supporto di stampa, all'inchiostro, alla ripetizione del cilindro e alle condizioni di asciugatura anziché fare affidamento esclusivamente sulla massima velocità meccanica.
5. Rivedere il sistema di controllo.Chiarire la configurazione del servo, la regolazione della registrazione, il comportamento del controllo della tensione, l'interfaccia operatore, gli allarmi e il supporto per la risoluzione dei problemi.
6. Verifica utenze e necessità di installazione.Valutare la capacità elettrica, la ventilazione, l'energia di asciugatura, lo spazio sul pavimento, i requisiti di scarico e le norme di sicurezza applicabili.
7. Pianificare l'assistenza e la formazione.Confermare l'assistenza all'installazione, la formazione degli operatori, i pezzi di ricambio, la manutenzione preventiva e le modalità di risposta post-vendita.

Prima di effettuare un ordine, richiedere una proposta tecnica dettagliata e, ove possibile, organizzare una prova campione utilizzando materiali e grafica rappresentativi. Ciò aiuta a verificare che la configurazione proposta sia adatta all'ambiente di produzione reale.

8. In che modo gli operatori possono mantenere prestazioni costanti?

La manutenzione ordinaria aiuta a ridurre i tempi di inattività non pianificati e protegge l'uniformità della stampa. Un programma di manutenzione pratico dovrebbe seguire il manuale operativo del produttore e tenere conto dell'intensità di produzione, della composizione chimica dell'inchiostro, del tipo di substrato e delle condizioni ambientali.

• Ispezionare i cilindri di stampa:Verificare la presenza di danni, contaminazione, usura e problemi che potrebbero influire sul trasferimento delle immagini.
• Mantenere le racle:Ispezionare i bordi delle lame, il montaggio, le condizioni di contatto e gli intervalli di sostituzione.
• Verificare le impostazioni di tensione:Esaminare la tensione di svolgimento, interstazione e riavvolgimento quando si modificano le specifiche del materiale o del lavoro.
• Monitorare la registrazione:Controlla l'allineamento durante l'avvio, dopo la sostituzione del materiale e durante tutta la produzione.
• Pulire i componenti di gestione dell'inchiostro:Seguire le procedure approvate per la circolazione dell'inchiostro, la rimozione dei residui e la gestione dei solventi.
• Controllare il sistema di asciugatura:Monitorare il flusso d'aria, i controlli della temperatura, la ventilazione e gli interblocchi di sicurezza.
• Ispezionare azionamenti e controlli:Seguire il programma di ispezione consigliato per servosistemi, sensori, componenti PLC e collegamenti elettrici.
• Registrare i dati operativi:Documenta difetti ricorrenti, tempi di inattività, sprechi e aggiustamenti per supportare il miglioramento continuo.

Quando si utilizzano inchiostri a base solvente, gli operatori devono seguire le istruzioni del produttore della macchina e i requisiti applicabili in materia di incendio, ventilazione, emissioni e sicurezza sul lavoro. La manutenzione deve essere eseguita solo da personale adeguatamente addestrato con l'apparecchiatura posta in condizioni di sicurezza.

9. Domande frequenti

Q1: Qual è il vantaggio principale di una macchina da stampa rotocalco ad albero elettronico?

Il suo vantaggio principale è il controllo dell'azionamento coordinato elettronicamente, che supporta unità di stampa sincronizzate e una registrazione accurata del colore. Combinato con un'adeguata gestione della tensione e una corretta configurazione, ciò può contribuire a migliorare l'uniformità e semplificare le regolazioni nella produzione roll-to-roll multicolore.

Q2: Quali materiali sono compatibili con la macchina Green Ohm?

I materiali elencati includono PET, nylon, PE, OPP, BOPP, CPP, PVC, cellophane e carta entro intervalli di spessore o grammatura specificati. La compatibilità effettiva dipende dalla qualità del materiale, dal sistema di inchiostro, dal trattamento superficiale e dalla configurazione della macchina. Conferma i requisiti per il substrato previsto prima dell'acquisto.

D3: Qual è la velocità di stampa massima della serie YG-8?

La pagina del prodotto elenca una velocità meccanica massima di 420 e una velocità di stampa massima di 400, ma l'unità pubblicata non è coerente con la tipica notazione di velocità di linea industriale. Gli acquirenti devono ottenere da Green Ohm la conferma scritta delle unità corrette, delle condizioni nominali e della velocità di produzione prevista.

Q4: Come faccio a scegliere tra YG-8-850, YG-8-1050 e YG-8-1250?

La principale differenza elencata è la larghezza massima del nastro: rispettivamente 850 mm, 1.050 mm e 1.250 mm. Seleziona il modello in base alle dimensioni dell'imballaggio, al layout del lavoro, all'utilizzo del substrato e ai piani di produzione. Verificare inoltre i requisiti di spazio, l'alimentazione e le condizioni di installazione.

Q5: Cosa devo preparare prima di richiedere un preventivo?

Preparare il tipo e lo spessore del substrato, la larghezza della bobina, il numero di colori di stampa, la grafica o il campione, i requisiti di ripetizione del cilindro, l'output target, il sistema di inchiostro e i processi a valle previsti. Questi dettagli aiutano il produttore a valutare la configurazione richiesta e a identificare le domande tecniche prima che venga finalizzato un preventivo.

10. Conclusione

Una macchina da stampa rotocalco ad albero elettronico può rappresentare un investimento prezioso per i produttori di imballaggi flessibili che richiedono stampa multicolore coordinata, tensione del nastro controllata e registrazione ripetibile. I migliori risultati si ottengono abbinando la configurazione della macchina al substrato, alla grafica, al sistema di inchiostro, ai requisiti di asciugatura e agli obiettivi di produzione effettivi. La serie YG-8 di Green Ohm offre tre opzioni di larghezza bobina elencate, insieme al controllo di stampa servoassistito, alla registrazione computerizzata e alle funzioni integrate di gestione dei materiali. Prima di prendere una decisione definitiva, verificare con il produttore le specifiche tecniche, le unità di velocità di produzione, i risultati della stampa di campioni, i requisiti di installazione e il supporto post-vendita. Per discutere i requisiti del substrato, confrontare le configurazioni disponibili o richiedere un preventivo su misura,contattaciattraverso la pagina del prodotto della macchina da stampa rotocalco ad albero elettronico Green Ohm.
